Manual de intercomunicador

PANPHONE ANALÓGICO
SERIE 4

Manual de instalación, configuración, programación y funcionamiento.

Ficha del documento

EquipoPANPHONE Analógico Serie 4
Versión documentalV4.0
TipoManual técnico de instalación y programación
Consultas

Para dudas de instalación o configuración, utilice el formulario de contacto situado al final del manual.
Enviar consulta

Advertencia y declaración de conformidad

Este documento hace referencia al dispositivo PANPHONE Analógico Serie 4.

Advertencia. El fabricante se reserva el derecho de realizar modificaciones de hardware o software sobre el dispositivo descrito. Los cambios realizados pueden no quedar reflejados en esta versión del documento.

Índice general

Aplicaciones y finalidad del equipo.

5. Detección de tonos

2 subpuntos

Tonos de línea, ocupado y DTMF.

6. Programación

2 subpuntos

Entrada al modo de programación y procedimiento.

Códigos y valores configurables.

Equivalencia de caracteres DTMF.

Registro de la configuración instalada.

Consultas habituales de puesta en marcha.

Formulario de consultas.

Introducción

El PANPHONE Analógico Serie 4 es un intercomunicador manos libres que puede conectarse a una línea telefónica o utilizarse como extensión de una centralita PBX.

Está pensado para aplicaciones de emergencia, atención al público, ascensores, plantas industriales, hospitales, oficinas y otros puntos que necesiten comunicación telefónica y control de accesos.

Características

Comunicación analógica

Conexión a línea telefónica o extensión de centralita PBX.

Manos libres inteligente

Comunicación half-duplex, con el audio en una sola dirección cada vez.

Control de accesos

Dos relés independientes con contactos libres de tensión para puertas, luces o circuitos externos.

Botón o teclado

Según el modelo, permite usar uno o dos pulsadores, teclado numérico, memorias de marcado o marcación manual.

Programación telefónica

Los parámetros se configuran mediante códigos enviados desde un teléfono remoto durante una llamada.

Apertura remota

Los relés pueden activarse desde el equipo o mediante códigos DTMF desde la extensión remota.

2.1 Especificaciones y datos técnicos

Característica Especificación técnica
Dimensiones Serie 4 superficie185 x 105 x 31 mm
Dimensiones Serie 4 empotrarFrontal: 216 x 128 x 8 mm | Hueco de empotrar: 182 x 92 x 30 mm
Dimensiones de placa electrónica100 x 85 mm
Alimentación12 V AC/DC (Fuente 2 A recomendada)
Consumo eléctricoReposo: ~45 mA | Activo en llamada: ~150 mA (a 12 Vdc)
Potencia y salida de audioAltavoz integrado de 1 W (8 ohmios) + salida AUDIO OUT de alta impedancia para amplificador externo de megafonía
Relés de maniobra2 relés independientes libres de tensión (NC/NO): 24 V / 2 A DC y 120 V / 2 A AC
Conexión a líneaLínea telefónica analógica convencional (PSTN) o extensión analógica de PBX
Ajustes de audioPotenciómetros independientes para ajuste de volumen de altavoz (SPK), micrófono (MIC) y sensibilidad DTMF (PR3)

Instalación y conexionado

Instale el equipo según el modelo adquirido. En los modelos de superficie, fije primero la tapa trasera a la pared con los anclajes y tornillos apropiados.

  1. Mida y marque la posición de los orificios.
  2. Taladre e inserte los tacos adecuados al soporte.
  3. Fije la tapa o soporte posterior.
  4. Realice el conexionado con el equipo sin tensión.
  5. Coloque el panel frontal y compruebe el funcionamiento.
Esquema de conexiones del equipo.

3.1 Conexiones

La placa dispone de conexiones para línea telefónica, alimentación, altavoz, micrófono, teclado, pulsadores y relés. Utilice el esquema de la placa para identificar cada punto antes de conectar.

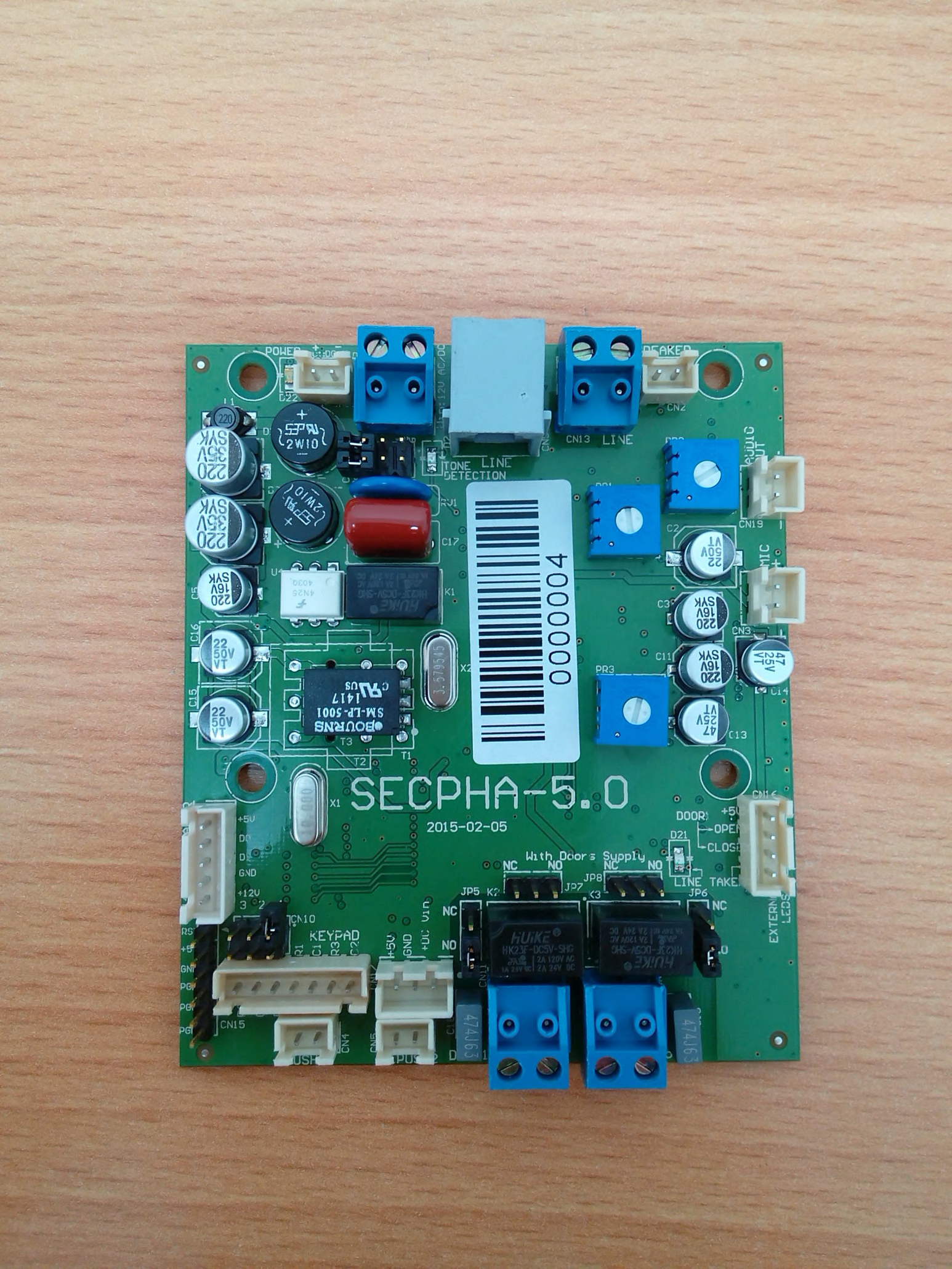

Conectores y elementos de la placa.

3.2 Conectores y función

ConectorFunción
Relé 1Contactos del relé 1, NO o NC según los jumpers.
Relé 2Contactos del relé 2, NO o NC según los jumpers.
LíneaLínea telefónica o extensión de PBX.
TecladoConexión del teclado, cuando el modelo lo incorpora.
Pulsador 1 / 2Conexión de los botones disponibles.
AudioAltavoz, micrófono y salida AUDIO OUT de alta impedancia.
AlimentaciónFuente de alimentación de 12 V AC/DC.

3.3 Jumpers de los relés

JP5 y JP6 seleccionan el modo de trabajo de los relés. Configure cada jumper como normalmente cerrado (NC) o normalmente abierto (NO) según la cerradura o circuito que vaya a controlar.

3.4 Instalación de una cerradura

  1. Compruebe la posición del jumper correspondiente.
  2. Conecte un cable de la cerradura al contacto del relé 1.
  3. Conecte el otro cable a la alimentación externa.
  4. Cierre el circuito llevando la alimentación externa al otro terminal.

3.5 Ajuste de altavoz y micrófono

Coloque el volumen del micrófono al mínimo, realice una llamada y ajuste el altavoz con el potenciómetro SPK. Después ajuste el micrófono con el potenciómetro MIC hasta obtener un nivel adecuado. AUDIO OUT es una salida de alta impedancia para conectar el audio a un amplificador.

3.6 Funcionamiento de los LED

LEDIndicación
PowerIndica que el equipo recibe alimentación.
Detección de tonoParpadea al detectar tonos en la línea.
LíneaPermanece encendido mientras la llamada está atendida o descolgada.

Funcionamiento

4.1 Lanzar llamadas

En modelos de un solo botón, programe previamente el número de destino. Al pulsar CALL, el equipo lanzará la llamada configurada.

4.2 Marcación desde teclado

En modelos con teclado, introduzca el número de destino y pulse CALL. Si no existe una memoria asociada a la tecla, el equipo funciona como un teléfono convencional.

4.3 Recepción y finalización

Las llamadas entrantes se responden automáticamente. Una comunicación puede terminarse marcando * en el intercomunicador, marcando # desde la extensión remota, al alcanzar el tiempo máximo programado o mediante la detección del tono de ocupado.

4.4 Activación de relés

En modo temporizado, 8 activa el relé 1 y 5 activa el relé 2. En modo manual, 8/6 activan y desactivan el relé 1, y 5/4 activan y desactivan el relé 2.

Detección de tonos

5.1 Tono de ocupado

Para detectar correctamente el tono de ocupado, la cadencia debe ser lo más simétrica posible y adecuada a la centralita o línea donde se instale. La frecuencia y el nivel suelen no ser el principal problema; la simetría entre ciclos y la cadencia son determinantes.

Si el rango configurado es demasiado amplio, una señal distinta puede confundirse con un tono de ocupado y finalizar la llamada antes de tiempo.

5.2 Tonos DTMF

Algunas centralitas generan tonos DTMF con un nivel insuficiente para la detección. En ese caso, ajuste la sensibilidad mediante el potenciómetro PR3 de la placa.

Programación

6.1 Entrada y salida del modo de programación

  1. Llame al equipo y espere a que responda.
  2. Marque *90 y compruebe tres tonos de aceptación.
  3. Introduzca los códigos de la tabla de parámetros.
  4. Para salir, marque de nuevo *90 y espere los tonos de confirmación.

Importante. Si no escucha los tonos de aceptación o existe mucho ruido, ajuste los potenciómetros de audio antes de continuar.

6.2 Ejemplo

Para programar el destino 210 en el botón 1: llame al equipo, marque *90, espere la confirmación, marque *40 0 210 # y vuelva a marcar *90 para salir.

Parámetros de configuración

Los códigos siguientes se introducen durante una sesión de programación. Anote los valores aplicados en la hoja del capítulo 9.

FunciónCódigoValores / explicación
Marcación por tonos*26 aSelecciona el modo indicado por el valor a.
Detección de tono de línea*24 a0 activa la detección; 1 la desactiva según la tabla del documento original.
Audio durante la marcación*33 aPermite abrir o silenciar el audio durante la marcación.
Destino del botón 1*4 0 YYYY #YYYY: número de hasta 10 dígitos.
Destino del botón 2*4 1 YYYY #Disponible cuando el equipo utiliza el segundo pulsador.
Destino por tecla*1 X YYYY #X es la tecla y YYYY el destino, hasta 10 dígitos.
Borrar pulsador*1 X #Elimina la memoria asociada a la tecla X.
Tiempo de respuesta*31 tt=0 a 9; de 0 a 45 segundos según la tabla original.
Tiempo máximo de conversación*25 tt=0 a 9; de 1 a 10 minutos según la tabla original.
Simetría de ciclos*34 SS=0 a 9; valores mayores toleran más diferencia entre ciclos.
Cadencia máxima*35 m / *36 rValores de inicio y fin para la detección de tonos.
Modo de relés*28 nn=1 manual; n=0 temporizado.
Tiempo de apertura*20 TT=0 a 9; de 0,5 a 5 segundos.
Restauración de fábrica*91Restaura todos los parámetros.

Tabla de dígitos DTMF

CarácterRepresentación de marcaciónFunción
0 a 90 a 9Dígitos de marcación.
***Asterisco.
#*#Almohadilla.
Pausa*1Pausa de 800 ms.
FLASH*0Flash de 500 ms.

Hoja de valores de programación

Complete esta hoja durante la puesta en marcha. Sirve como registro de la configuración instalada y facilita futuras intervenciones.

ParámetroCódigoValor instalado
Marcación por tonos*26 a
Detección de tono de línea*24 a
Destino botón 1*4 0 YYYY #
Destino botón 2*4 1 YYYY #
Destino por tecla*1 X YYYY #
Tiempo de respuesta*31 t
Tiempo máximo de conversación*25 t
Modo de relés*28 n
Tiempo de apertura*20 T
Observaciones de instalación

Preguntas frecuentes

El equipo no realiza llamadas. ¿Qué debo revisar?

Compruebe la alimentación, la conexión de línea o PBX, el destino programado y que el botón utilizado tenga una memoria asociada.

La llamada se corta antes de tiempo. ¿Por qué?

Revise la detección del tono de ocupado, la simetría y la cadencia de la línea. También compruebe el tiempo máximo de conversación configurado.

El audio se oye bajo o con ruido. ¿Qué puedo hacer?

Ajuste los potenciómetros SPK y MIC durante una llamada. Si no se detectan los tonos DTMF, revise también la sensibilidad PR3.

¿Cómo se abre una puerta desde la extensión?

Depende del modo de relés configurado. En modo temporizado se utilizan 8 para el relé 1 y 5 para el relé 2; en modo manual se utilizan las parejas 8/6 y 5/4.

¿Qué ocurre al restaurar los valores de fábrica?

El código *91 restaura todos los parámetros. Antes de ejecutarlo, conserve la hoja de valores de programación.
